Виды графиков:

В этом разделе перечислены виды достуных графиков. Дополнительные настройки и элементы отображения на графике доступны во втором разделе этой статьи здесь.

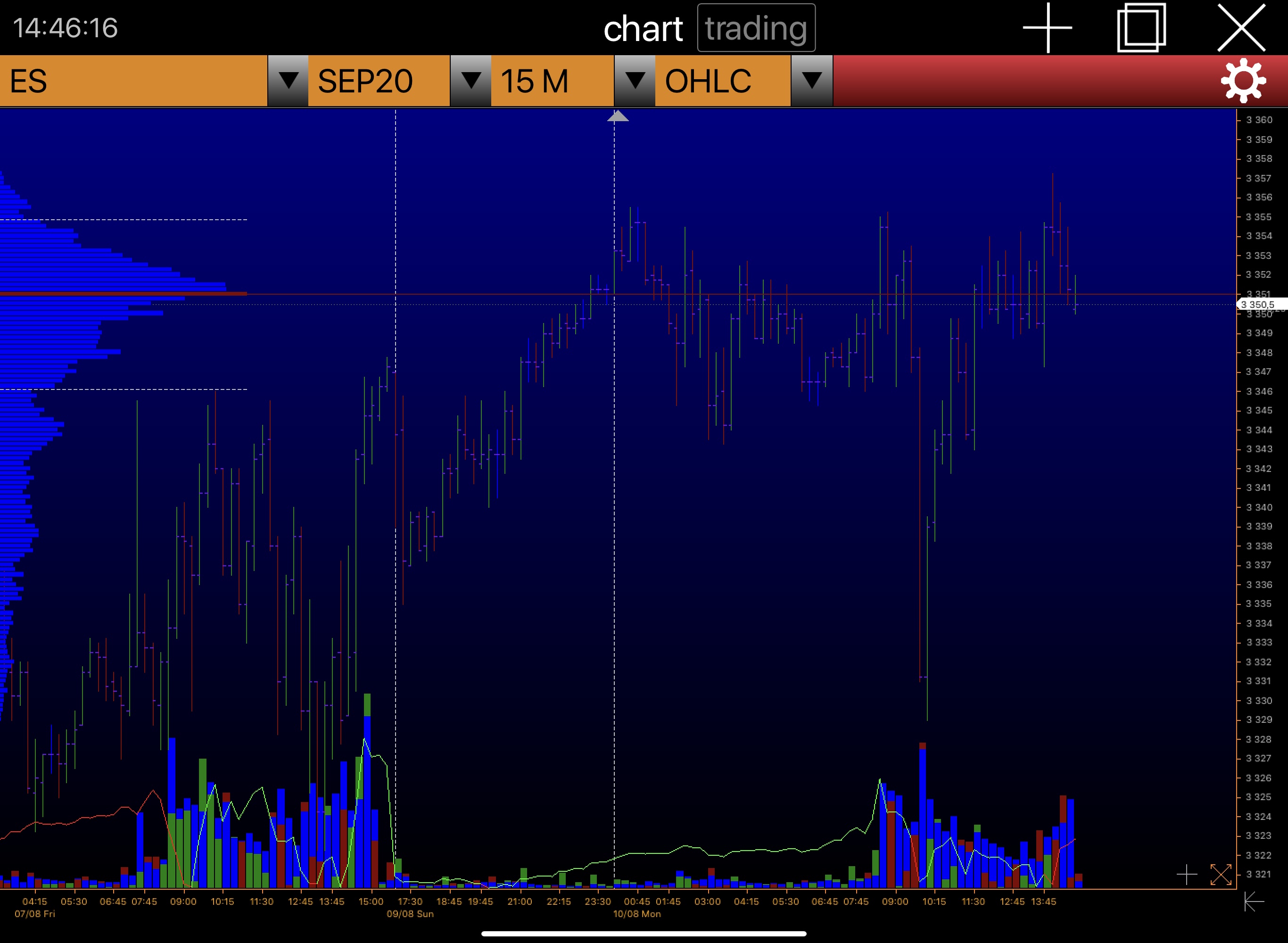

OHLC

Open-High-Low-Close - баровый график отображающий цену максимума (самая верхняя часть бара) и минимума (самая нижняя часть бара), цену открытия (черта слева от бара) и закрытия(черта справа от бара). Цвет бара отображает закрытие бара выше(зеленый цвет) чем цена открытия или ниже (красный цвет) чем цена открытия. Если цена осталась той же на закрытии бара, бар отображается синим цветом.

Отображаемая версия графика при приближении графика:

Отображаемая версия при отдалении графика:

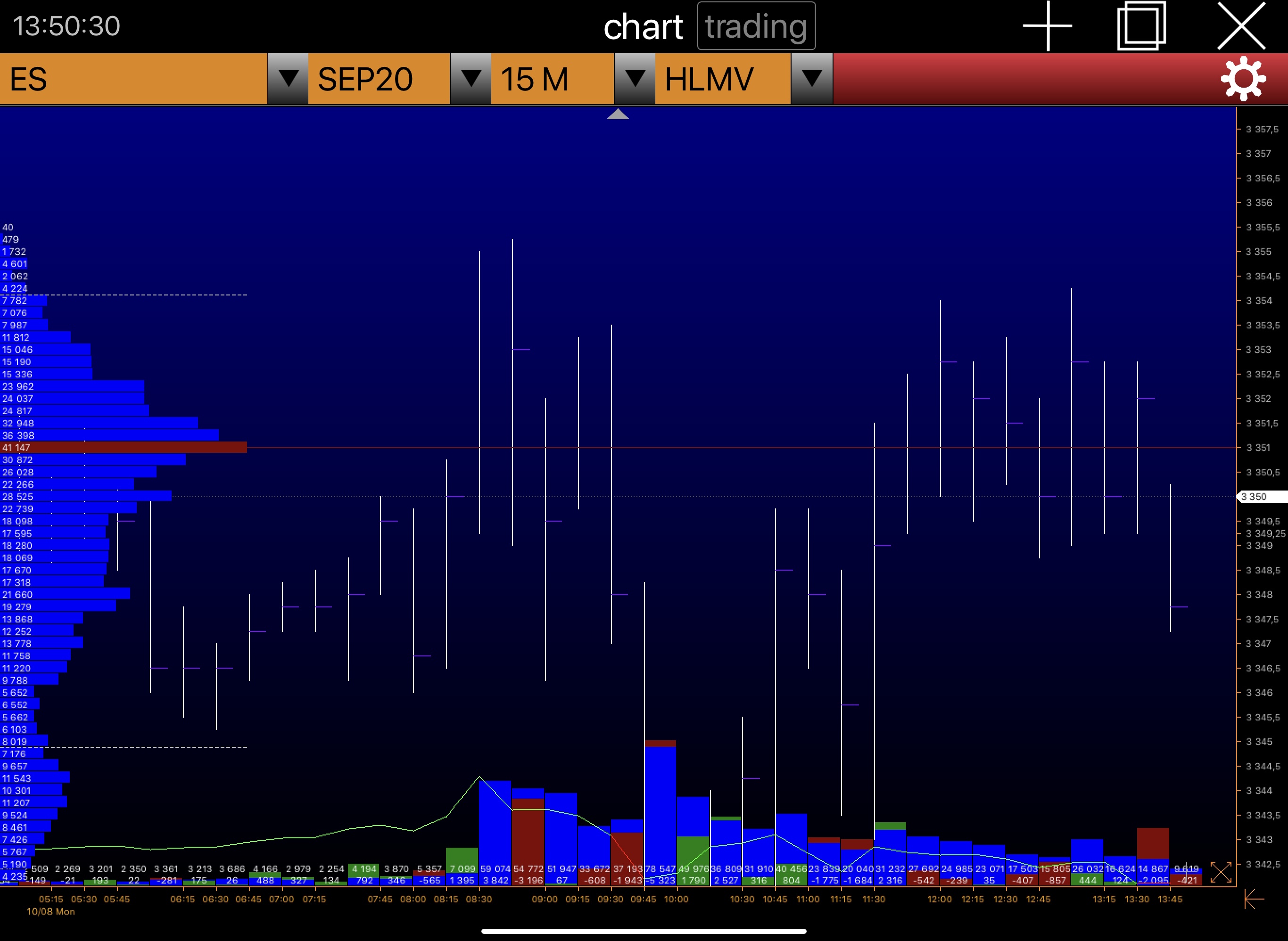

HLMV

High-Low-Max Volume - баровый график, отображающий цену максимума (самая верхняя часть бара) и минимума (самая нижняя часть бара) и цену максимального объема в баре (черта справа от бара)

VOL

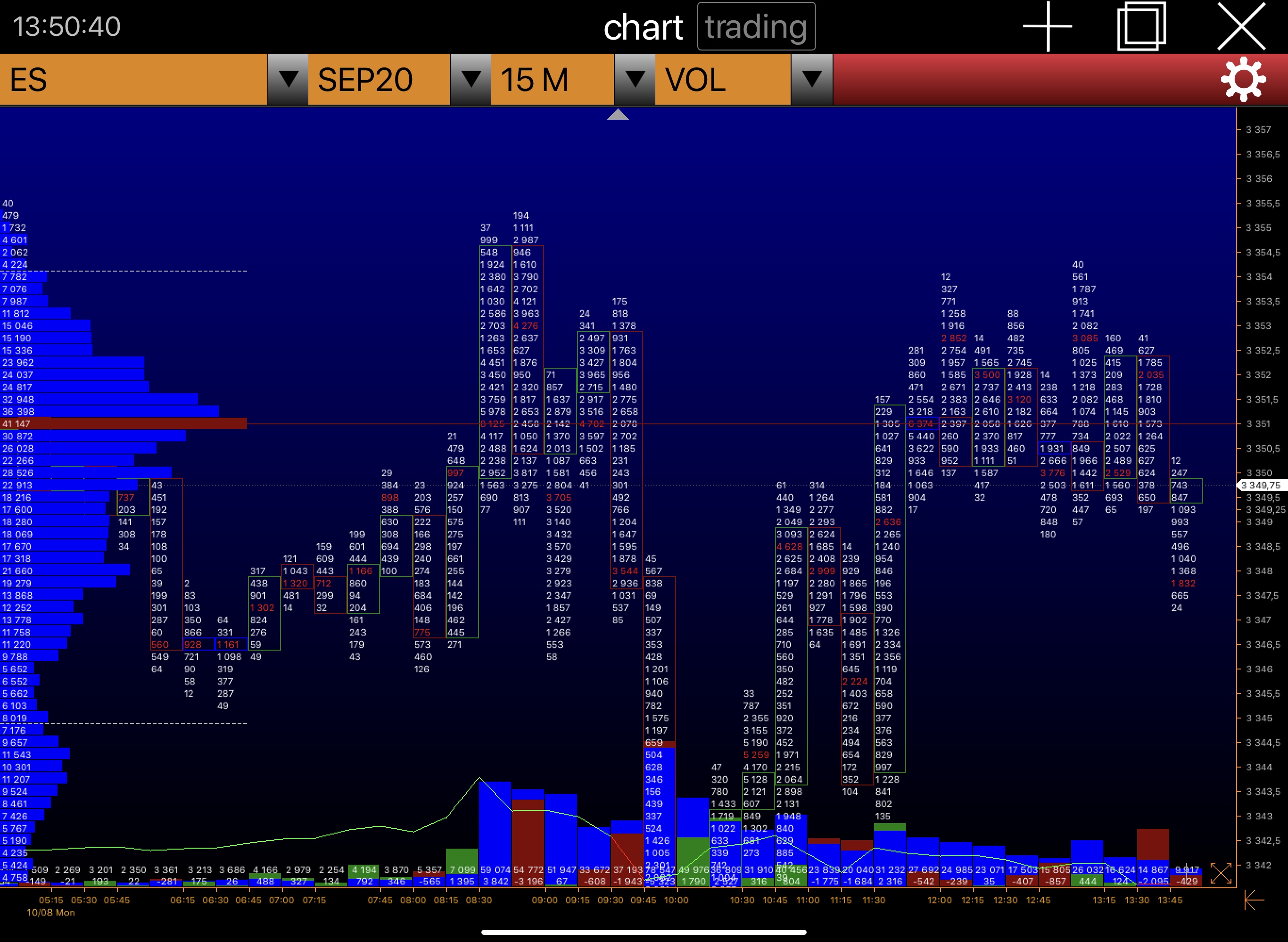

Отображаемая версия графика при приближении графика:

Объемный график, отображающий объем в виде кластеров. Каждый тик цены отображает проторгованный объем на данной цене. Максимальный объем внутри кластера отображен красным цветом.

Кластер отображается зеленым цветом, если цена закрытия кластера выше, чем была цена открытия.
Кластер отображается красным цветом, если цена закрытия кластера ниже, чем цена открытия.

Кластер отображается синим цветом, если цена закрытия соответствует цене открытия.

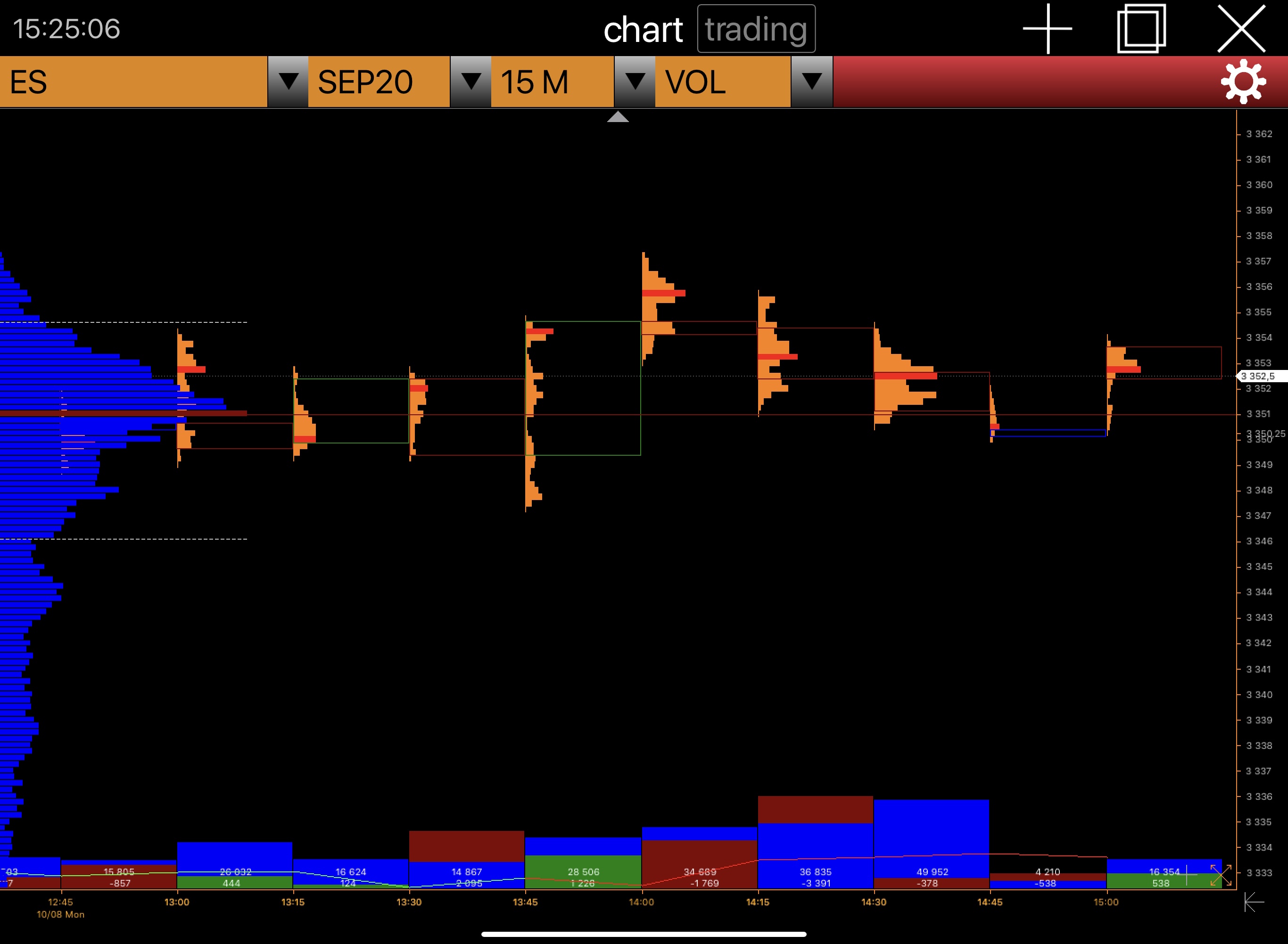

Отображаемая версия при отдалении графика:

Визуальное отображение проторгованного объема внутри кластеров в виде горизонтального профиля объема.

DELTA

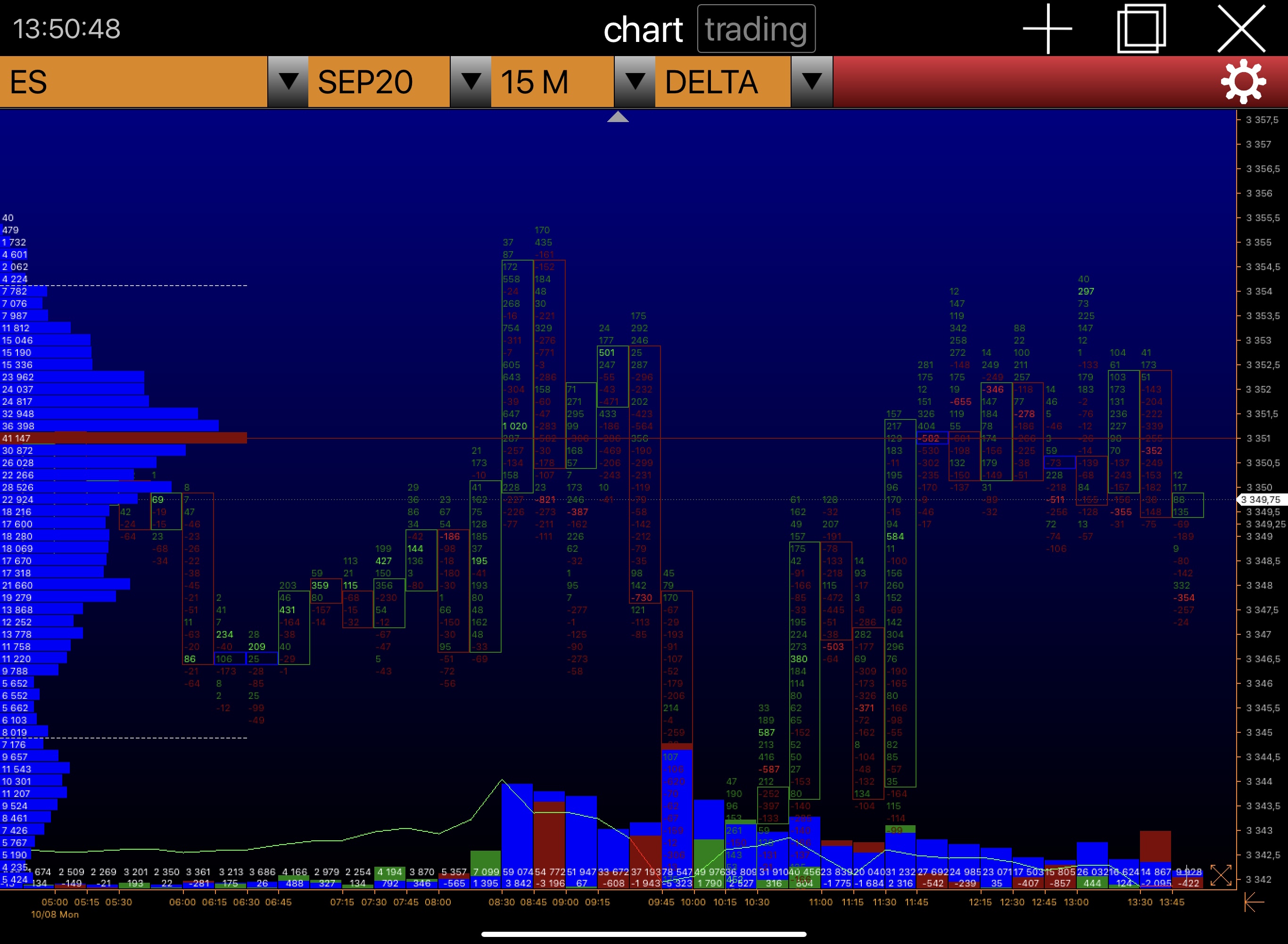

Отображаемая версия графика при приближении графика:

Объемный график, отображающий дельту объема в виде кластеров. Каждый тик цены отображает дельту (объем покупок минус объем продаж) проторгованного объема на данной цене.

Если продаж было больше, чем покупок, то объем отображается красным цветом.

Если покупок было больше чем продаж, то объем отображается зеленым цветом.

Максимальный объем внутри кластера отображен ярким красным или ярким зеленым цветом.

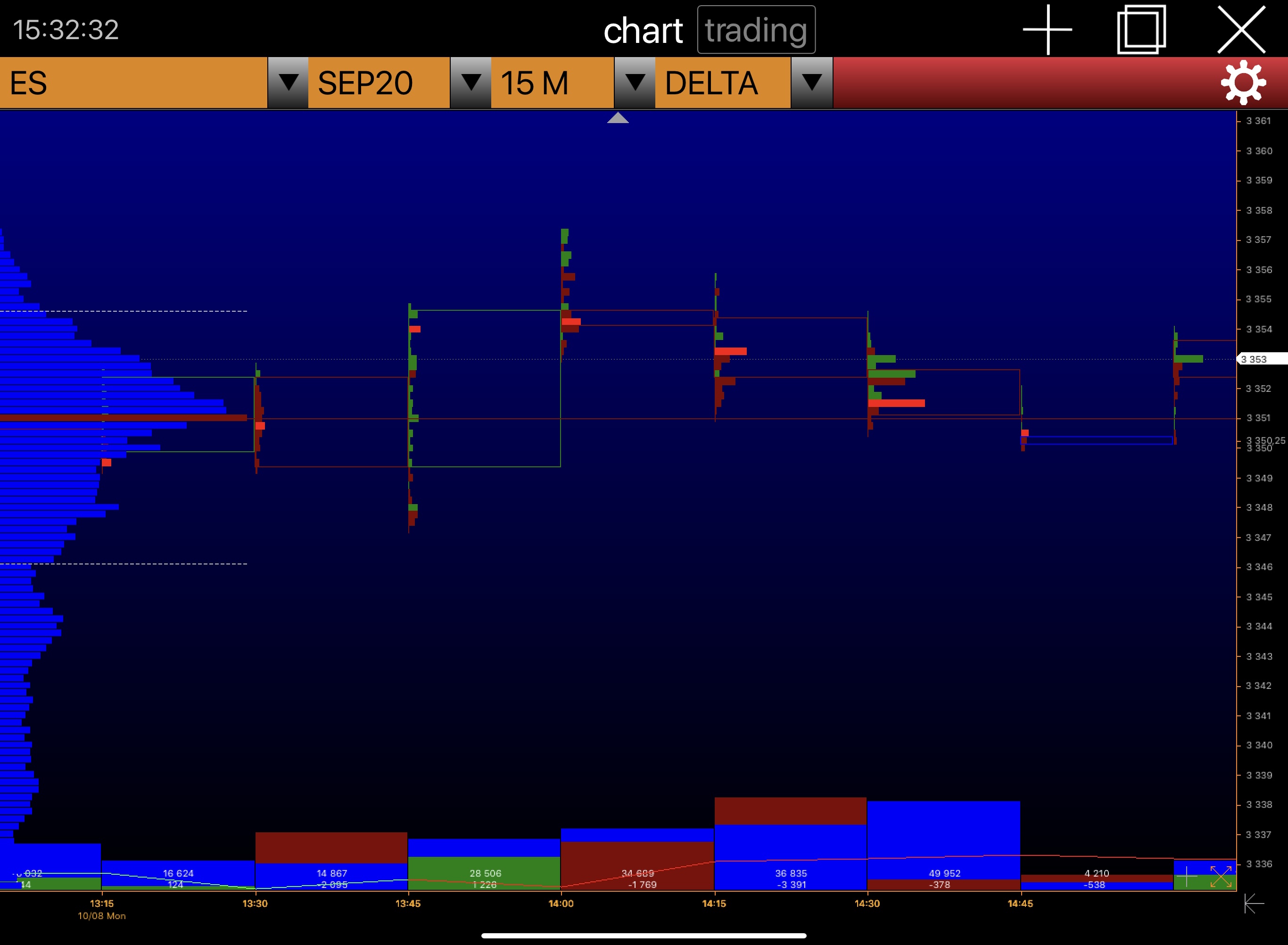

Отображаемая версия при отдалении графика:

Визуальное отображение проторгованного объема внутри кластеров в виде горизонтального профиля объема.
Линия отображается красной если продаж было больше, чем покупок.
Линия отображается зеленой, если покупок было больше чем продаж.

Линия отображается ярко красным цветом или ярко зеленым цветом, если это максимальный объем внутри кластера.

V-D

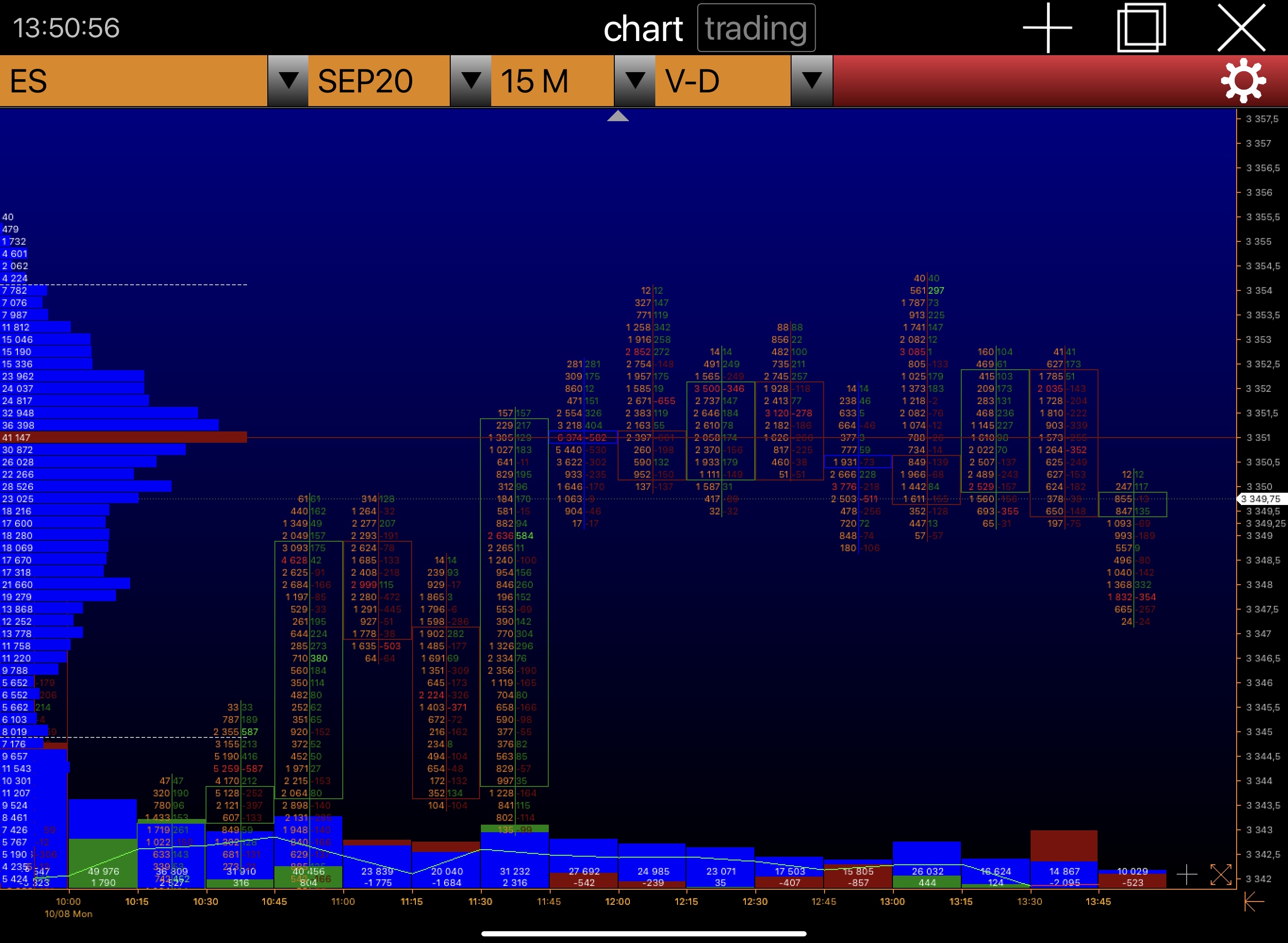

Отображаемая версия графика при приближении графика:

Комбинированная версия графиков Vol и Delta, отображает с левой части кластера проторгованный объем, справой части кластера дельту объема (объем покупок минус объем продаж).

Максимальный объем (левая часть кластера) отображается ярко красным цветом.

Максимальная дельта (правая часть кластера) отображается ярко красным цветом или ярко зеленым цветом, если это максимальный объем внутри кластера.

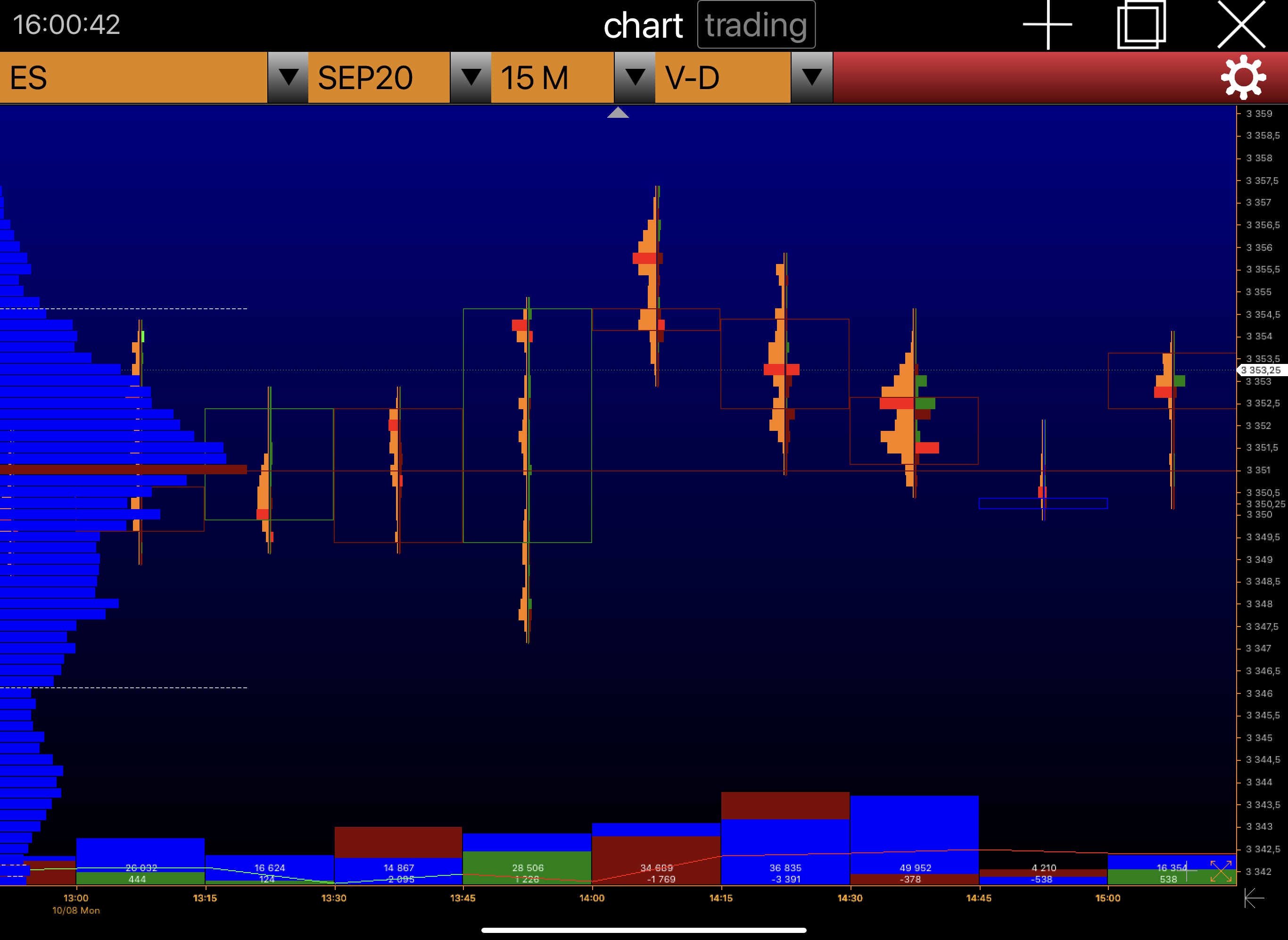

Отображаемая версия при отдалении графика:

Визуальное отображение проторгованного объема внутри кластеров в виде горизонтального профиля объема.

Линия отображается ярко красным цветом или ярко зеленым цветом, если это максимальный объем внутри кластера.
